Op. 1064B31 WASTEGATE SOLENOID VALVE GUARD - R.R.

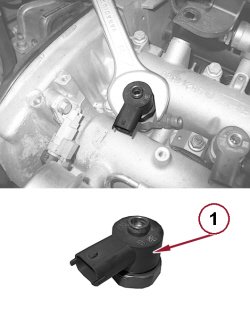

1. Svitare e rimuovere la bobina di comando elettroiniettore completa di distanziale.

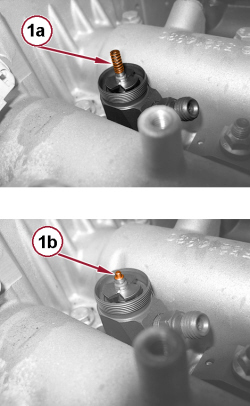

1. Rimuovere la molla superiore (1a) e il collare (1b).

1. Abbassare il piattello e rimuovere l’anello elastico.

2. Rimuovere il piattello.

1. Rimuovere la molla inferiore.

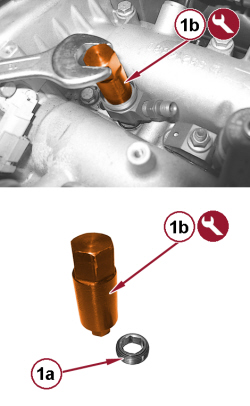

1. Rimuovere la ghiera interna dell’elettroiniettore (1a) utilizzando l’inserto (1b) dell’attrezzo.

INSERIRE ATTREZZO: 2000031400 = Kit per estrazione elettroiniettori, Estrazione elettroiniettori, Val. 2.0 JTD 115CV EURO 5

1. Rimuovere il piattello completo di alberino.

2. Rimuovere lo scodellino.

1. Avvitare l’adattatore e il dado di bloccaggio M17 dell’attrezzo.

INSERIRE ATTREZZO: 2000031400 = Kit per estrazione elettroiniettori, Estrazione elettroiniettori, Val. 2.0 JTD 115CV EURO 5

Serrare l’adattatore alla coppia: 1.2 daNm. Serrare il dado di bloccaggio M17 alla coppia: 20°.

Verificare che durante tutta l’operazione di spiantaggio dell’elettroiniettore, l’adattatore sia sempre correttamente lubrificato.

1. Avvitare il dado M27 dell’attrezzo e serrarlo alla coppia di 20°.

INSERIRE ATTREZZO: 2000031400 = Kit per estrazione elettroiniettori, Estrazione elettroiniettori, Val. 2.0 JTD 115CV EURO 5

1. Montare l’asta della massa battente.

INSERIRE ATTREZZO: 1847017001 = Massa battente, Estrazione elettroiniettori, Val. 2.0 JTD 115CV EURO 5

1. Agire sulla massa battente per spiantare e rimuovere l’elettroiniettore.

NEL CASO RISULTI IMPOSSIBILE SPIANTARE L’ELETTROINIETTORE, PROCEDERE COME DI SEGUITO DESCRITTO MEDIANTE L’USO DEGLI ATTREZZI 2000042300 E 2000031000

    Op. 1060F20 PIPE FROM PRESSURE PUMP TO FUEL MANIFOLD - R.R.

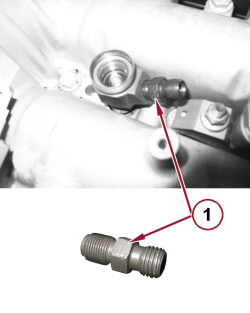

1. Svitare e rimuovere il raccordo.

1. Avvitare il perno dell’attrezzo all’interno dell’elettroiniettore per tutta la lunghezza della filettatura.

INSERIRE ATTREZZO: 2000042300 = Kit per estrazione elettroiniettori, Estrazione elettroiniettori, Val. 2.0 JTD 115CV EURO 5

1. Avvitare la ghiera dell’attrezzo sull’elettroiniettore fino a battuta sul perno.

INSERIRE ATTREZZO: 2000042300 = Kit per estrazione elettroiniettori, Estrazione elettroiniettori, Val. 2.0 JTD 115CV EURO 5

1. Scollegare la connessione elettrica del sensore di fase.

1. Posizionare le staffe trasversali dell’attrezzo come indicato in figura.

INSERIRE ATTREZZO: 2000042300 = Kit per estrazione elettroiniettori, Estrazione elettroiniettori, Val. 2.0 JTD 115CV EURO 5

1. Montare la staffa longitudinale dell’attrezzo come indicato in figura.

INSERIRE ATTREZZO: 2000042300 = Kit per estrazione elettroiniettori, Estrazione elettroiniettori, Val. 2.0 JTD 115CV EURO 5

2. Montare il cuscinetto dell’attrezzo sul perno precedentemente montato.

INSERIRE ATTREZZO: 2000042300 = Kit per estrazione elettroiniettori, Estrazione elettroiniettori, Val. 2.0 JTD 115CV EURO 5

1. Posizionare il vibratore (1a) completo di adattatore (1b) nella sede del raccordo precedentemente rimosso.

INSERIRE ATTREZZO: 2000031000 = Kit Vibropac, Estrazione elettroiniettori, Val. 2.0 JTD 115CV EURO 5

INSERIRE ATTREZZO: XXXXXXXXXXX = Adattatore da usare con 2000031000, Estrazione elettroiniettori, Val. 2.0 JTD 115CV EURO 5

2. Con idonea chiave e prolunga avvitare il dado dell’estrattore agendo contemporaneamente con il vibratore, fino a completo spiantaggio dell’elettroiniettore.

Removing

- Procedere al montaggio di un nuovo elettroiniettore facendo riferimento a

   Op. 1060F11 INJECTOR ONE R R
